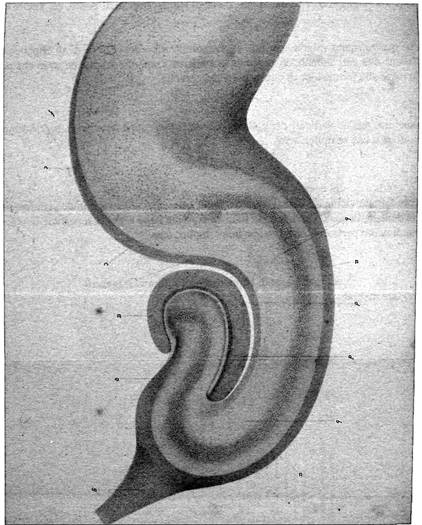

TAVOLA XVII.ª

Sezione verticale-trasversale, del grande piede di Hippocampo del coniglio. Debole ingrandimento.

Questa figura mette in evidenza il grossolano contegno ed i vicendevoli rapporti dei varii strati che prendono parte alla formazione del grande piede di Hippocampo.

a - a - Strato di fibre nervose (in continuazione colla sostanza midollare del Gyrus Hippocampi e della fimbria) che riveste la superficie ventricolare del grande piede di Hippocampo (Alveus).

b - b - Strato grigio circonvoluto.

c - c - Lamina midollare circonvoluta.

d - d - Fascia dentata.

e - e - Strato di fibre nervose rivestente la circonvoluzione di Hippocampo – (Substantia reticolaris alba).

f - Tratto di passaggio della corteccia del Gyrus Hippocampi allo strato grigio circonvoluto – (Subiculum Cornu Ammonis, Bardach).

g - Fimbria.
